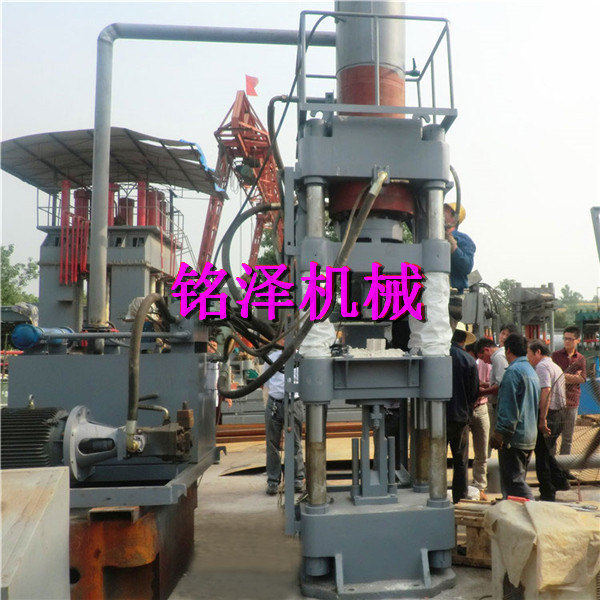

四柱粉末成型液压机

　　一、产品介绍

　　1.主机为立式结构，它由机身、主缸、行程限位装置、润滑装置、液压动力系统及电气系统等部件组成，机身是由上梁、滑块、工作台、立柱、锁母、导套等组成，滑块在油缸驱动下沿着四柱上下直线运动。

　　2.上梁、滑块、工作台采用整体45号铸钢铸造而成具有良好的刚性强度.

　　3.主柱采用45号圆钢，并作镀铬处理，确保永远不会生锈，滑套（导套）采用耐磨铸铁，内嵌聚四氟乙烯耐磨材料以防止立柱拉伤并具有良好的抗偏载能力，摩擦副的润滑采用手摇式注油泵装置，该泵具有集中润滑供油流畅的特点。

　　4.四柱粉末成型液压机中的液压油缸为活塞式结构，油缸的关键密封选用抗老化和密封惟能较好的国标密封圈，缸体选用45#衍磨管，内孔光洁度好，大型缸体采用45#锻钢件，柱塞为45#圆钢，并进行表面镀铬处理，即防锈又耐磨。

　　5.设备中的液压管路采用冷拔无缝钢管，经焊接、磨光、酸洗、中和、磷化、清沈、吹干、上油等工序后进入安装，管路布置清晰、整齐、高压管弯曲半径规范，高低压管有明显的颜色区分，便于维修，通径大于25通径均采用法兰连接，以减少整机漏油的发生。

　　二产品工作方式

　　1.点动：按相应按钮即产生相应动作，松开则动作停止

　　2.手动：按相应按钮则产生相应动作直至极限位置

　　3.与半自动的，而半自动的四柱粉末成型液压机从控制上来讲又可分为两种：

　　a、定压控制:滑动梁快速下降→慢速下降→加压至电接点压力表DJ上限后保压延时→卸压→回程(最后停止)

　　b、定程控制：滑动梁快速下降→慢速下降→加压当滑动梁碰到接近开关XK时发讯开始保压延时→卸压→回程(最后停止)液压机的特点：三梁四柱结构，经济实用，液压控制采用插装阀集成系统，减少泄露点，动作可靠，使用寿命长，可实现定压和定程两种成形工艺，具备保压延时功能，工作压力行程可在规定的范围内调节，采用按钮集中控制，可实现手动、半自动、自动三种操作方式。

　　三、产品参数

　　公称压力：500kn

　　液体最大压力：25MPa

　　滑块行程：500mm

　　最大开口高度：700mm

　　下行速度：200-260mm/s

　　压制速度：10-20mm/s

　　回程速度：180-220mm/s

　　下顶缸：20t

　　行程：300

　　工作台有效面积：500x500mm

　　油泵型号;40YCY
